Inzicht in het belang van condensatie-eenheden in koelsystemen

De rol en werking van condensatie-eenheden in koeling

Definitie van een condensatie-eenheid en haar plaats in het koelcircuit

De condensatie-unit vormt het onderdeel met hoge druk in het systeem, waar de koelmiddel wordt gecomprimeerd en omgezet naar vloeibare vorm binnen koelsystemen. Geplaatst direct na de compressor maar voorafgaand aan het expansieventiel, voltooit dit onderdeel wat wij de dampcompressiecyclus noemen, door al de warmte af te voeren die is opgenomen uit gekoelde ruimten. Wat deze hele cyclus zo efficiënt laat verlopen, is dat stabiele temperaturen worden gehandhaafd in verschillende toepassingen. Denk aan grote loop-in vriezers in supermarkten of speciale opslagruimten voor medicijnen die bij een precieze temperatuur bewaard moeten blijven. Zonder een goede condensatiewerking zouden deze omgevingen moeite hebben om consistent koud genoeg te blijven voor hun beoogde doeleinden.

Functie van de condensorunit in koelsystemen: warmte-afvoer en condensatie van het koelmiddel

De belangrijkste taak van deze units is tweeledig. Ten eerste zorgen ze ervoor dat overtollige warmte wordt afgevoerd naar de omgevingslucht, en ten tweede zorgen ze ervoor dat de koudemiddeldamp weer in vloeibare toestand wordt omgezet. Wanneer warmte door de metalen spiralen en lamellenstructuren beweegt, helpt dit om het juiste drukverschil in stand te houden, zodat de koelcyclus ononderbroken kan doorgaan. Het goed regelen van deze warmteafgifte is erg belangrijk, want wanneer systemen onvoldoende warmte afstaan, moeten compressoren harder werken dan nodig is. Deze extra belasting leidt tot snellere slijtage van componenten. Enkel onderzoek binnen de industrie geeft aan dat een goede warmtebeheersing de levensduur van apparatuur met ongeveer 25% kan verlengen, wat economisch gezien veel zinvol is voor onderhoudsbudgetten.

Hoe werkt een condensatieunit? Een uitleg van het kernproces

Het proces bestaat uit vier fasen:

1. Hoogdrukkoudemiddelgas komt de condensorspiralen binnen vanuit de compressor
2. Omgevingslucht of water neemt warmte op van de spiralen via gedwongen convectie
3. Het koelmiddel koelt af onder zijn verzadigingspunt en gaat over in vloeibare toestand
4. Vloeibaar koelmiddel stroomt naar het expansieventiel voor drukverlaging

Zoals vermeld in thermische efficiëntie-analyses, verwijdert dit faseveranderingsproces 95-98% van de warmte uit de koelcyclus.

Rol van condensatoren bij warmteafvoer en condensatie van koelmiddel

Effectieve warmteafvoer heeft rechtstreeks invloed op de systeemprestaties. Onderbelaste condensatoren veroorzaken onderkoeling van het koelmiddel, waardoor 15-30% van de koelcapaciteit verloren gaat. Omgekeerd leiden te grote units tot hoger energieverbruik door excessief schakelen. Moderne ontwerpen gebruiken ventilatoren met variabele snelheid en microkanaalcoils om de warmteoverdrachtsnelheden in balans te brengen met operationele eisen, wat leidt tot een efficiëntiewinst van >20% in koudeopslagsystemen die voldoen aan de USDA-normen.

Kerncomponenten en hun bijdrage aan de systeemprestaties

Kerncomponenten van de condensatoreenheid: compressor, condensorcoil, ventilator en expansieventiel

Condenseureenheid heden ten dage zijn afhankelijk van ongeveer vier hoofdonderdelen om de koelcycli op gang te brengen. Allereerst is er de compressor, die fungeert als het hart van het hele systeem en het koelmiddelgas aandrukt zodat het warmer wordt. Zodra deze hogedruk-damp de condensorspoel binnenkomt, begint warmte te ontsnappen via de metalen lamellen gemaakt van aluminium of koper. Sommige systemen hebben zelfs grote ventilatoren die lucht met hoge snelheid over de spoelen blazen om al die ongewenste warmte af te voeren. Als laatste komt de expansieklep, die reguleert hoeveel koelmiddel naar het verdampergedeelte stroomt. Deze regeling is vrij belangrijk omdat hierdoor de drukval ontstaat die nodig is om het koelmiddel van vloeistof terug naar gas te laten veranderen.

Hoe elk onderdeel bijdraagt aan het warmtewisselingsproces in condensatie-eenheden

Elk onderdeel speelt een rol in hoe goed warmte wordt overgedragen door het systeem. De compressor bepaalt waarmee de koelvloeistof begint qua thermische belasting. Ondertussen kunnen grotere condensorcoils warmte sneller afvoeren dan kleinere, simpelweg omdat ze meer oppervlakte beschikbaar hebben voor dit proces. Ventilatoren helpen ook mee door de luchtvloeistofstroom over deze coils te regelen, zodat de temperaturen binnen veilige grenzen blijven en het hele systeem niet overbelast raakt. En laten we de expansieklep niet vergeten, die fungeert als een poortwachter en ervoor zorgt dat de koelvloeistof de verdamper binnenkomt bij precies de juiste combinatie van druk en temperatuur. Dit evenwicht tussen koelvermogen en daadwerkelijk energieverbruik is wat deze systemen dag na dag efficiënt doet blijven draaien.

Wisselwerking tussen componenten van het koelcircuit voor optimale prestaties

Hoe verschillende onderdelen op elkaar werken, bepaalt of een systeem dag na dag betrouwbaar blijft functioneren. Neem bijvoorbeeld compressoren en condensorbuizen. Als de compressor te veel koelmiddel produceert voor wat de buis kan verwerken, treden er snel problemen op. Wij hebben systemen gezien die zichzelf door kortsluiting volledig uitschakelden of gewoon oververhit raakten, omdat tijdens de installatie de juiste afmetingen niet correct waren afgestemd. Hetzelfde geldt voor ventilatoren die op de juiste snelheid moeten draaien. Wanneer de buitentemperatuur stijgt en daalt, moeten die ventilatoren zich dienovereenkomstig aanpassen, zodat condensatie niet uit de hand loopt. Ook onderhoud is belangrijk. Vuile buizen en slecht afgestelde kleppen brengen alles uit balans. Praktijkgegevens tonen iets interessants: het schoonmaken van condensorbuizen om zo'n 15% van de opgebouwde vuiligheid te verwijderen, verhoogt de warmteoverdracht ongeveer met 20%. Die kleine verbetering maakt een groot verschil in het gehele systeem wanneer al deze componenten in harmonie werken in plaats van tegen elkaar in.

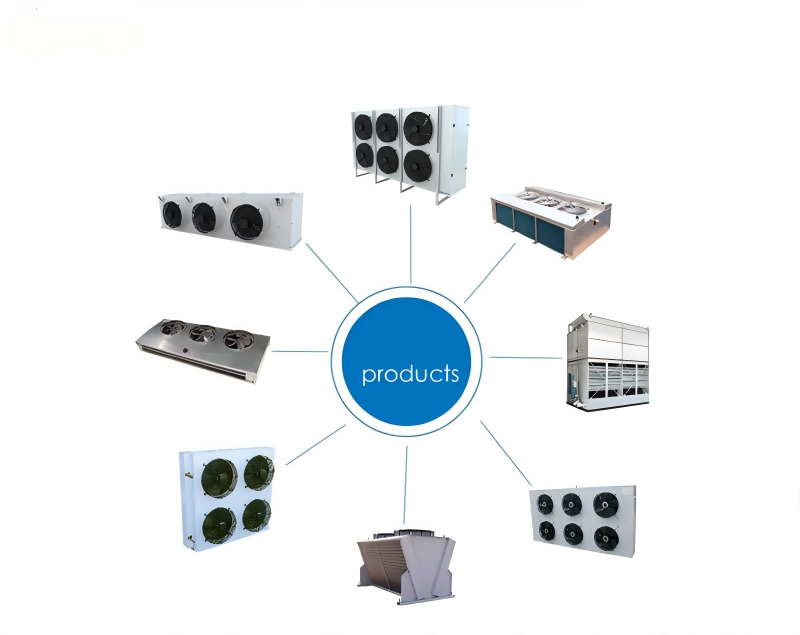

Soorten condenseureenheden en hun toepassingsspecifieke voordelen

Vergelijking van luchtgekoelde, watergekoelde, evaporatief gekoelde en adiabatische condensortypes

Er zijn in principe vier hoofdsoorten condenseureenheden, afhankelijk van de manier waarop ze warmte afvoeren: luchtkoeling, watergekoelde modellen, evaporatieve typen en de nieuwere adiabatische systemen. De meeste bedrijven kiezen voor luchtkoeling bij kleinere installaties, omdat deze eenvoudig te monteren zijn en weinig extra apparatuur vereisen. Watergekoelde systemen presteren echter beter en bieden ongeveer 15 tot wel 30 procent meer efficiëntie in grote industriële installaties waar ruimte geen probleem is. Evaporatieve condensatoren werken erg goed in droge gebieden, omdat ze zowel lucht- als waterkoeling combineren. Deze kunnen de energiekosten ongeveer 35 procent verlagen in vergelijking met standaard luchtkoeling. De nieuwste adiabatische technologie wint ook aan populariteit. Deze systemen spuiten een fijne watersneeuw om de lucht te koelen voordat deze de condensorspoelen bereikt. Recente tests uit 2023 van HVAC-laboratoria toonden aan dat deze opstellingen het piekverbruik van elektriciteit met ongeveer 20 procent kunnen verminderen in gematigde klimaatzones.

Functie en werkwijze van luchtkoelende condensatie-eenheden

Luchtkoelende condensatie-eenheden werken door warmte uit het koelmiddel over te brengen naar de omgevingslucht via die geplateerde spoelen en die grote axiale ventilatoren die we allemaal kennen. Wanneer het gecomprimeerde koelmiddel de condensorspoel binnenkomt, wordt die latente warmte afgevoerd door de geforceerde luchtstroom, waardoor het van gas weer in vloeibare vorm verandert. Een groot voordeel is dat deze systemen helemaal geen water nodig hebben. Dat maakt ze tot een uitstekende keuze voor plaatsen waar weinig water beschikbaar is of waar strenge milieuvoorschriften gelden voor het gebruik van water. Neem bijvoorbeeld een standaard commerciële unit van 10 ton. Deze kan ongeveer 120.000 BTU per uur aan warmte afvoeren, terwijl hij slechts tussen de 3 en 5 kilowatt aan energie gebruikt voor de ventilatoren. Maar let op: wanneer de buitentemperatuur boven de 95 graden Fahrenheit komt (ongeveer 35 graden Celsius), neemt de efficiëntie van het systeem vrij snel af, mogelijk met 8% tot 12%, afhankelijk van de omstandigheden.

Voordelen en beperkingen van elk condensortype in verschillende omgevingen

• Met luchtkoeling : Lage onderhouds- en installatiekosten (~40% goedkoper dan watergekoeld), maar 15-25% minder efficiënt in omgevingen met hoge temperaturen
• Watergekoeld : 30-50% langere levensduur in corrosieve industriële omgevingen, maar vereisen koeltorens en watertoevoersystemen
• Evaporatief : Leveren in droge klimaten een afvoertemperatuur die 45°F (7°C) lager is dan luchtgekoelde units, maar verhogen het dagelijkse waterverbruik met 500-800 gallon
• Adiabatisch : Beperken de energiekosten met 18-22% in gemengde klimaten, maar ondervinden kalkafzetting in gebieden met hard water

Zoals uiteengezet in de Industriële Condenseranalyse 2024, hangt de keuze af van het balanceren van lokaal klimaat, operationele kosten en wettelijke beperkingen. Farmaceutische koudeketens kiezen vaak voor watergekoelde systemen voor stabiele 24/7-bedrijfsvoering, terwijl supermarkten de voorkeur geven aan luchtgekoelde units vanwege eenvoudiger onderhoud en lagere initiële kosten.

Energie-efficiëntie, operationele kosten en langetermijnbesparingen

Invloed van condensatoreenheden op energie-efficiëntie in koelsystemen

Condensatoreenheden beïnvloeden direct 30-50% van het totale energieverbruik van een koelsysteem vanwege hun rol bij warmteafvoer. Moderne ontwerpen met variabel-toerencompressoren en verbeterde coiloppervlakken verhogen de seizoensgebonden energie-efficiëntie (SEER) met tot wel 22% ten opzichte van modellen met vaste toerentalen.

Koelcapaciteit en temperatuurafhankelijke factoren die de efficiëntie beïnvloeden

Inzichten op basis van gegevens: energiebesparingen dankzij hoogrendementscondensatie-eenheden

Een studie uit 2023 van het DOE onder 200 commerciële bedrijven toonde aan dat systemen met AHRI-gecertificeerde condensatie-eenheden een jaarlijkse energiebesparing behaalden van $8.400 per 100 kW koelcapaciteit. Modellen met hoge efficiëntie verlaagden de compressorloopduur met 35% door verbeterde warmteoverdrachtsnelheden.

Analyse van de controverse: initiële kosten versus langetermijnoperationele besparingen

Hoewel premium condensatie-eenheden 25-40% hogere initiële kosten hebben, overtreffen hun operationele besparingen na 10 jaar de initiële investering:

• Energiekosten : €56.000 bespaard per eenheid (gemiddeld systeem van 400 kW)
• Onderhoud : 30% minder servicebezoeken vanwege corrosiebestendige onderdelen
• Downtime : 57% reductie in ongeplande uitval (ASHRAE 2022-gegevens)

Deze kosten-baten-onbalans zorgt voor marktweerstand, waarbij 38% van de kopers de aankoopprijs het belangrijkst vindt, ondanks bewijs van besparingen gedurende de levenscyclus.

Toepassingen, selectie en onderhoud van condensatie-eenheden

Condensatie-eenheden vormen de operationele ruggengraat van temperatuurgecontroleerde omgevingen, waarbij 78% van de voedselbewaarinstallaties volgens het ASHRAE Industrial Refrigeration Report van 2023 op hen vertrouwt voor cruciale opslag. Deze systemen onderscheiden zich in drie belangrijke domeinen:

• Koude opslag (-18°C tot 4°C): Voorkomen van bederf bij vlees, zuivel en groenten en fruit
• Commerciële koeling : Aandrijven van supermarktvertoonvitrines met een precisie van ±0,5°C
• Vervaardiging van geneesmiddelen : Handhaven van 2-8°C ketens voor de integriteit van vaccins

Factoren die invloed hebben op de selectie van condensatie-eenheden

Recente casestudies van HVAC-innovators tonen aan dat units met variabel-toerencompressoren ontdooicycli's met 60% verminderen in vochtige omgevingen.

Onderhoudsbest practices

1. Spoelonderhoud : Om de twee maanden spoelen voorkomt 80% van de luchtvloeirelatie fouten
2. Controle koudemiddeldruk : Jaarlijkse verificatie behoudt ±5% efficiëntiedoelen
3. Controle condensatorventilator : Trillingsanalyse identificeert 92% van de lagerproblemen op vroege fase

Proactief onderhoud verlengt de levensduur van het systeem met 40% ten opzichte van reactieve reparatiestrategieën, volgens gegevens uit 2024 van koeltechnici.

FAQ

Waar wordt een condensatie-eenheid voor gebruikt?

Een condensatie-eenheid wordt gebruikt in koelsystemen om gas samen te persen en in vloeibare vorm om te zetten, en vervult hierbij een cruciale rol in de dampcompressiecyclus.

Hoe werkt een condensatie-eenheid?

Het werkt door hoogdruk koelmiddelgas binnen te laten stromen in de condensorspoelen, waar warmte wordt afgevoerd en het koelmiddel afkoelt totdat het overgaat naar vloeibare toestand, waarna het naar het expansieventiel stroomt voor drukverlaging.

Welke soorten condensatie-units bestaan er?

Er zijn luchtgekoelde, watergekoelde, evaporatief gekoelde en adiabatische condensatie-units, elk met verschillende voordelen qua efficiëntie en bedrijfsprestaties.

Wat is de invloed van onderhoud op de prestaties van een condensatie-eenheid?

Regelmatig onderhoud zoals het schoonmaken van spoelen en inspectie van ventilatoren verbetert de prestaties en verlengt de levensduur van het systeem doordat problemen zoals door luchtvloeistoringen veroorzaakte storingen worden voorkomen.
